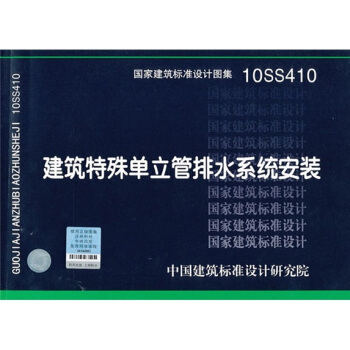

10SS410 建筑特殊单立管排水系统安装 pdf epub mobi txt 电子书 下载 2025

简体网页||繁体网页

☆☆☆☆☆

中国建筑标准设计研究院 编

图书标签:

• 建筑排水
• 单立管排水
• 特殊单立管
• 建筑工程
• 给排水工程
• 管道安装
• 施工技术
• 规范标准
• 建筑设备
• 工程实践

出版社： 中国计划出版社

ISBN：9787802426436

版次：1

商品编码：10898350

包装：平装

开本：16开

出版时间：2011-06-01

用纸：胶版纸

页数：81

字数：20000

内容简介

《建筑特殊单立管排水系统安装10SS410》国家标准设计图集为新编图集。本图集适用于新建、改建及扩建的多层、高层民用建筑中特殊单立管排水系统的设计选用及施工安装。
主要内容包括：特殊单立管排水系统设计选用说明，GY型旋流式铸铁苏维托单立管排水系统、XTN铸铁单立管排水系统、吉博力型HDPE苏维托单立管排水系统、CHT加强旋流器单立管排水系统、SUNS加强旋流器单立管排水系统、WAB加强旋流器单立管排水系统、GY型加强旋流器单立管排水系统、XTN型加强旋流器单立管排水系统、漩流降噪型单立管排水系统、RBS普通型内螺旋单立管排水系统等特殊接头的规格尺寸、安装详图。
本图集与10S406《建筑排水塑料管道安装》、04S409《建筑排水用柔性接口铸铁管安装》配套使用。

目录

总说明
特殊单立管排水系统安装示意图
GY型旋流式铸铁苏维托单立管排水系统
GY型旋流式铸铁苏维托单立管排水系统说明
GY型旋流式铸铁苏维托特殊管件
GY型旋流式铸铁苏维托安装图（A、B型接口）
GY型旋流式铸铁苏维托安装图（w型接口）
GY型SVKW系列特殊管件同层排水安装图
XTN型铸铁苏维托单立管排水系统
XTN型铸铁苏维托单立管排水系统说明
XTN型铸铁苏维托（A型接口）特殊管件及安装图
XTN型铸铁苏维托（B型接口）特殊管件及安装图
XTN型铸铁苏维托（w型接口）特殊管件及安装图
吉博力型HDPE苏维托单立管排水系统
吉博力型HDPE苏维托单立管排水系统说明
吉博力型HDPE苏维托安装图
吉博力型HDPE苏维托固定安装图
OHT型加强旋流器单立管排水系统
CHT型加强旋流器单立管排水系统说明
CA4N、CB4N型加强旋流器外形图
CA4N、CB4N型加强旋流器外形尺寸表
CA4S、CB4S型加强旋流器外形图
CA4S、CB4S型加强旋流器外形尺寸表
CHT型稳流接头、底部异径弯头外形图
CHT型加强旋流器安装图
……
